Hướng dẫn toàn diện phương án thiết kế dầm cầu trục nhà xưởng

Dầm cầu trục là bộ phận thiết yếu của cầu trục, đóng vai trò quan trọng trong việc đảm bảo sự ổn định và an toàn của hệ thống nâng hạ. Với nhiều kiểu dáng, khả năng chịu tải thì việc lựa chọn dầm cầu trục thích hợp cho nhà xưởng công nghiệp của bạn có thể là một nhiệm vụ khó khăn.  Bài viết dưới đây, hãy cùng Quang Trung đi sâu vào các tùy chọn thiết kế khác nhau cho dầm cầu trục và cung cấp thông tin cần thiết để giúp bạn đưa ra quyết định sáng suốt.

1. Phân loại dầm cầu trục

Dầm cầu trục có thể được phân loại rộng rãi dựa trên hai yếu tố: số lượng dầm và hình dạng kết cấu.

1.1. Phân loại theo số lượng

1.1.1. Thiết kế dầm đơn

Trong thiết kế này, một hộp đơn hoặc dầm hình chữ H đóng vai trò hỗ trợ chính cho cần trục trên không. Cầu trục dầm đơn thường có tải trọng từ 0,5 tấn đến 35 tấn tùy theo từng thiết kế cụ thể.

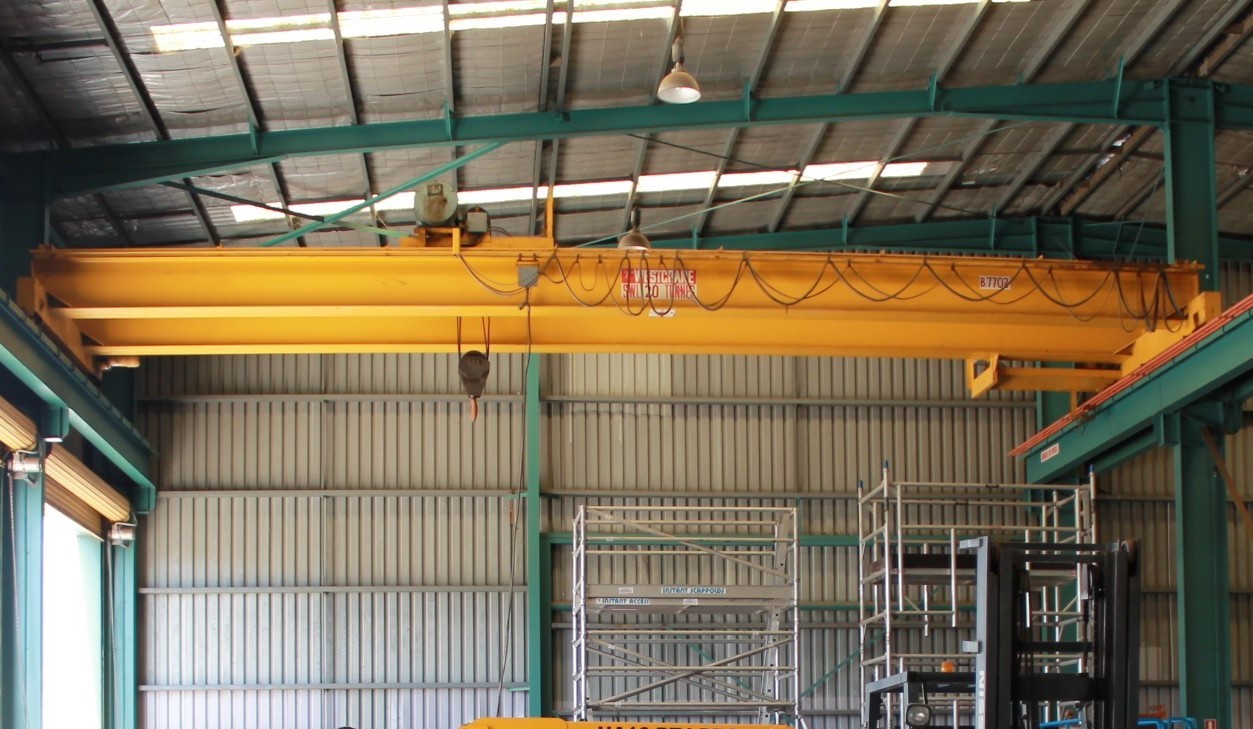

1.1.2. Thiết kế dầm đôi

Ở đây, hai dầm hộp đóng vai trò là giá đỡ chính cho cần trục. Cầu trục dầm đôi có tải trọng từ 3 đến 320 tấn.

1.2. Phân loại theo hình dạng kết cấu

1.2.1. Dầm hộp

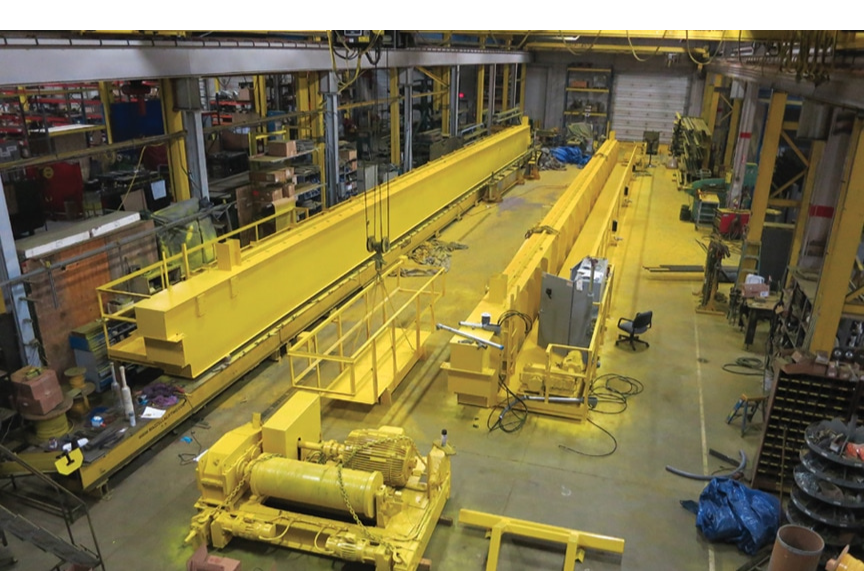

Dầm hộp là loại dầm cầu trục được sử dụng phổ biến nhất do tính ổn định và an toàn của chúng. Chúng chủ yếu được làm bằng các tấm thép được hàn lại với nhau để tạo thành cấu trúc hộp. Dầm hộp có độ cứng tuyệt đối, độ an toàn cao và khả năng chịu tải tốt. Tuy nhiên, chúng tương đối đắt hơn và nặng hơn các loại dầm khác.

1.2.2. Dầm hình chữ I/hình chữ H

Những chùm tia này giống với hình dạng của các chữ cái "I" hoặc "H." Chúng thường được sử dụng cho cần trục với yêu cầu nâng nhẹ và có tải trọng từ 1 đến 3 tấn.

1.2.3. Dầm giàn không gian

Loại dầm này có thiết kế phức tạp bao gồm nhiều phần thép. Dầm khung không gian bao gồm các thanh thép chịu lực và phù hợp với cầu trục nhịp lớn và cầu trục cổng. Những dầm này mang lại một số lợi thế, chẳng hạn như khả năng bao phủ các nhịp lớn, giảm trọng lượng trên móng, chi phí thấp hơn và khả năng chống gió mạnh.Tuy nhiên, dầm khung không gian có một số nhược điểm, chẳng hạn như độ cứng và độ ổn định thấp hơn so với dầm hộp, do có nhiều liên kết hàn giữa các phần thép. Kết quả là, họ yêu cầu kiểm tra và bảo trì thường xuyên hơn.

1.2.4. Dầm kết hợp

Dầm liên hợp kết hợp các yếu tố từ dầm I, H và dầm hộp, giúp cải thiện tốc độ của dầm.

2. Phương án thiết kế Cầu trục dầm đơn và Cầu trục cổng

Bảng dưới đây phác thảo các tùy chọn thiết kế cho cần trục dầm đơn và cần trục cổng, cùng với khả năng chịu tải tương ứng của chúng:

Thiết kế dầm cầu trục Dung tải

Dầm hình chữ I/hình chữ H

1-3 tấn

Dầm hộp

1-20 tấn
Dầm kết hợp

1-20 tấn

3. Phương án thiết kế Cầu trục dầm đôi và Cầu trục cổng

Bảng dưới đây trình bày các phương án thiết kế cho cần trục dầm đôi và cần trục cổng, cùng với khả năng chịu tải tương ứng của chúng:

Thiết kế dầm cầu trục

 Dung tải

Dầm hình chữ I/hình chữ H

Lên đến 10 tấn

Dầm hộp

5-320 tấn

4. Vật liệu chế tạo dầm cầu trục

Hai vật liệu thép phổ biến được sử dụng trong chế tạo dầm cầu trục là Q235 và Q355. Bảng dưới đây nêu bật sự khác biệt giữa hai tài liệu này:

Vật liệu

sức mạnh năng suất

nội dung hợp kim

Q235

235 MPa

thép kết cấu carbon

Q355

355 MPa

Thép kết cấu hợp kim thấp

Vật liệu

 Sức mạnh năng suất

Nội dung hợp kim

Q235

 235 MPa

thép kết cấu carbon

Q355

 355 MPa

Thép kết cấu hợp kim thấp



4.1. Thép Q235

Thép Q235 là loại thép có hàm lượng carbon thấp, cường độ thấp được biết đến với tính dẻo, tính chất hàn tốt và mức độ bền nhất định. Nó được sử dụng rộng rãi trong các ứng dụng xây dựng và kỹ thuật, bao gồm cả các kết cấu hàn.

4.2. Thép Q355

Thép Q355 là thép kết cấu hợp kim thấp có tính chất cơ học tuyệt vời, hiệu suất nhiệt độ thấp, độ dẻo và khả năng hàn. Nó thường được sử dụng trong bình chịu áp lực, bồn chứa dầu, xe cộ, cần cẩu trên không, máy móc khai thác mỏ, linh kiện cơ khí và kết cấu chịu lực trong các tòa nhà. Thép Q355 cũng thích hợp để sử dụng ở những vùng lạnh, với ngưỡng nhiệt độ -40°C.

4.3. Chọn loại thép phù hợp cho dầm cầu trục của bạn

Thép Q355 là sự lựa chọn lý tưởng cho các loại cầu trục hoạt động trong môi trường có nhiệt độ thấp hoặc yêu cầu cường độ làm việc cao (A6, A7, A8). Tuy nhiên, nếu không có yêu cầu cụ thể, thép Q235 có thể là một lựa chọn kinh tế và bền bỉ.

5. Quy trình thiết kế dầm cầu trục

Quá trình thiết kế dầm cầu trục bao gồm một số bước quan trọng, bao gồm:

  • Thiết lập các yêu cầu về tải trọng, nhịp và chiều cao nâng của cần trục

  • Lựa chọn loại và vật liệu dầm cầu trục phù hợp

  • Tính toán kích thước của dầm, chẳng hạn như chiều rộng, chiều sâu và độ dày của nó

  • Đánh giá cường độ và độ ổn định của dầm trong các điều kiện tải trọng khác nhau

  • Đánh giá khả năng chống mỏi và tuổi thọ của dầm

  • Đảm bảo tuân thủ các tiêu chuẩn và quy định có liên quan

6. Các yếu tố cần xem xét khi lựa chọn thiết kế dầm cầu trục

Khi lựa chọn thiết kế dầm cầu trục cho nhà xưởng công nghiệp của bạn, hãy xem xét các yếu tố sau:

  • Mục đích của cần cẩu và các ứng dụng dự kiến

  • Tải trọng yêu cầu và chiều cao nâng

  • Không gian hội thảo có sẵn và các hạn chế về cấu trúc

  • Môi trường làm việc của cần trục, bao gồm điều kiện nhiệt độ và độ ẩm

  • Mức độ an toàn, ổn định và độ tin cậy mong muốn

  • Yêu cầu bảo trì và dễ kiểm tra

  • Ngân sách và chi phí tổng thể của dự án

7. Kiểm tra và bảo dưỡng dầm cầu trục

Việc bảo trì và kiểm tra thường xuyên dầm cầu trục là rất quan trọng để đảm bảo chúng hoạt động an toàn và hiệu quả. Một số khía cạnh chính cần xem xét trong quá trình bảo trì và kiểm tra bao gồm:

  • Kiểm tra sự ăn mòn và các dấu hiệu xuống cấp của vật liệu

  • Kiểm tra các kết nối hàn xem có vết nứt, biến dạng và các khuyết tật khác không

  • Đánh giá độ liên kết và độ thẳng của dầm

  • Đánh giá khả năng chịu lực và tính toàn vẹn kết cấu của dầm

  • Kiểm tra các bộ phận khác của cần trục, chẳng hạn như cần trục, xe đẩy và toa cuối, để tìm các dấu hiệu hao mòn.

8. Các biện pháp an toàn cho dầm cầu trục

Để đảm bảo hoạt động an toàn của dầm cầu trục, hãy tuân thủ các biện pháp an toàn sau:

  • Tiến hành kiểm tra và bảo trì thường xuyên, như đã nêu trong phần trước

  • Đào tạo người vận hành cần cẩu và nhân viên bảo trì về các quy trình an toàn phù hợp

  • Hiển thị rõ ràng tải trọng của cần cẩu và các thông tin liên quan khác

  • Triển khai chương trình an toàn cần trục toàn diện, bao gồm các kế hoạch ứng phó khẩn cấp

9. Giải pháp dầm cầu trục tùy chỉnh

Trong một số trường hợp, thiết kế dầm cầu trục bán sẵn có thể không đáp ứng các yêu cầu cụ thể của xưởng công nghiệp của bạn. Trong những trường hợp như vậy, hãy xem xét hợp tác với một nhà sản xuất cầu trục có uy tín để phát triển giải pháp dầm cầu trục tùy chỉnh phù hợp với nhu cầu của bạn. Một thiết kế tùy chỉnh có thể mang lại một số lợi thế, chẳng hạn như tăng hiệu quả, tăng cường an toàn và tích hợp tốt hơn với cơ sở hạ tầng hiện có của xưởng của bạn.

Lựa chọn thiết kế dầm cầu trục thích hợp cho nhà xưởng công nghiệp của bạn là một quyết định quan trọng có thể ảnh hưởng đáng kể đến hiệu suất, độ an toàn và tuổi thọ của cần trục. Bằng cách hiểu các tùy chọn thiết kế khác nhau, vật liệu và các yếu tố cần xem xét, bạn có thể đưa ra lựa chọn sáng suốt phù hợp với yêu cầu riêng của xưởng của mình. Ngoài ra, hãy đảm bảo rằng bạn thực hiện các biện pháp bảo trì và kiểm tra thường xuyên để đảm bảo hoạt động an toàn và hiệu quả của dầm cần trục của bạn.
